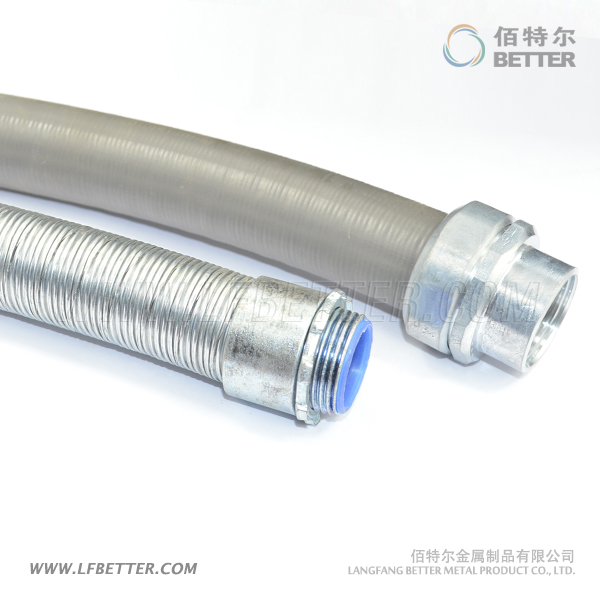

LN-5不銹鋼包塑防水型可撓金屬電線保護套管（LN-5不銹鋼防水型普利卡管）

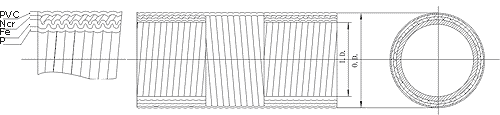

LN-5不銹鋼帶包塑防水型可撓金屬電線保護套管（LN-5不銹鋼防水型普利卡管），在LN-4B金屬套管表面包覆一層具有良好柔韌性的軟質聚氯乙烯（PVC）保護層。本管除了具有LN-4B特點外，還有優異的耐水性、耐腐蝕性、耐化學藥品性，可以作為各種明、暗預埋和直埋配管，也可以替代地面線槽布線用管等。
LN-5不銹鋼帶包塑防水型可撓金屬電線保護套管（LN-5不銹鋼防水型普利卡管），在LN-4B金屬套管表面包覆一層具有良好柔韌性的軟質聚氯乙烯（PVC）保護層。本管除了具有LN-4B特點外，還有優異的耐水性、耐腐蝕性、耐化學藥品性，可以作為各種明、暗預埋和直埋配管，也可以替代地面線槽布線用管等。
相關配置說明
1、套管12#、15#、17#每卷允許有兩個接頭（三根），短頭部分最低限度不能少于8M。24#、30#、38#、50#每卷允許有一個接頭（二根），短頭部分最低限度不能少于5M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。
| 序號 | 內徑I.D | 外徑O.D | 外徑公差 | 乙烯層厚度 mm | 每卷長度 | 鋼管對應規格 | 電線管對應規格 | ||
|---|---|---|---|---|---|---|---|---|---|
mm | " | mm | " | ||||||
| 12# | 11.4 | 17.7 | ±0.2 | 0.6 | 50 | 8 | 1/4 | 13 | 1/2 |
| 15# | 14.1 | 20.6 | ±0.2 | 0.6 | 50 | 10 | 3/8 | 16 | 5/8 |
| 17# | 16.6 | 23.1 | ±0.2 | 0.6 | 50 | 15 | 1/2 | 19 | 3/4 |
| 24# | 23.8 | 30.4 | ±0.2 | 0.6 | 25 | 20 | 3/4 | 25 | 1 |
| 30# | 29.3 | 36.5 | ±0.2 | 0.6 | 25 | 25 | 1 | 32 | 11/4 |
| 38# | 37.1 | 44.9 | ±0.4 | 0.6 | 25 | 32 | 11/4 | 38 | 11/2 |
| 50# | 49.1 | 56.9 | ±0.4 | 0.8 | 25 | 40 | 11/2 | 51 | 2 |
| 63# | 62.6 | 71.5 | ±0.6 | 0.8 | 10 | 50 | 2 | 64 | 21/2 |
| 76# | 76.0 | 85.3 | ±0.6 | 0.8 | 10 | 70 | 21/2 | 76 | 3 |
| 83# | 81.0 | 90.9 | ±0.6 | 1.0 | 10 | 80 | 3 | ||
| 101# | 100.2 | 110.1 | ±0.6 | 1.0 | 5 | 100 | 4 | ||
